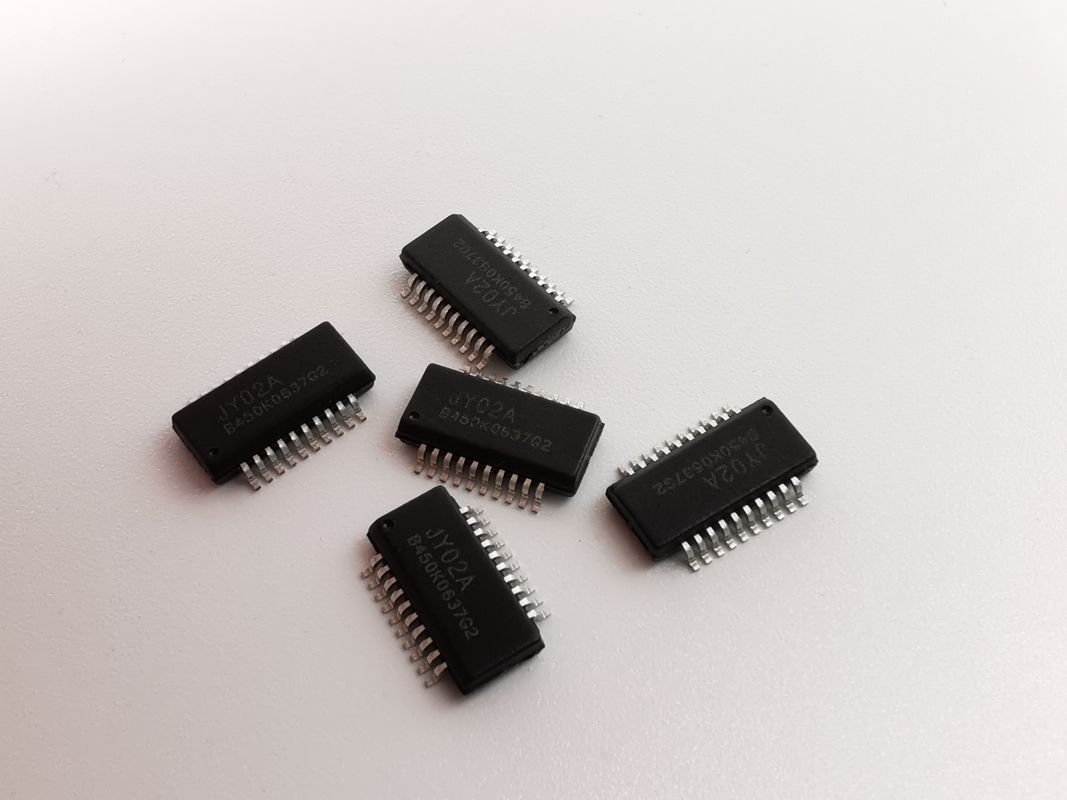

JY02A BLDC Motor Driver IC Blocking Protection با کنترل کننده موتور مدار محیطی ساده IC

نام تجاری:	JUYI
شماره مدل:	JY02A
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کیسه پلی اتیلن + کارتن
شرایط پرداخت:	T/T، L/C، Paypal

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

ولتاژ کاری:

4.5 v-5.5 V.

دمای کار:

-55-125 ℃

حالت رانندگی:

موتور تطبیقی:

موتور بدون سنسور

45 میلی متر

32 میلی متر

قابلیت ارائه:

1000 مجموعه در روز

برجسته کردن:

درایور موتور IC BLDC

درایور موتور BLDC بدون سنسور

آی سی BLDC مدار محیطی ساده

توضیح محصول

JY02A BLDC Motor Driver IC Blocking Protection با عملکرد تنظیم چرخش شروع

JY02A

IC کنترل موتور DC بدون سنسور بدون برس

JY02A ASIC برای موتور DC بدون برس بدون سنسور است ، با مدار محیطی ساده ، عملکرد کامل ، اندازه جمع و جور ، اشکال زدایی ساده

(تقریبا بدون عیب یابی) ، کارایی درایو بالا، کاربرد انعطاف پذیر، کاربرد گسترده و غیره.

JY02A یک IC نرم افزار سخت افزاری خالص است که مشکل نوشتن برنامه ها را حل می کند.

مدارهای کنترل موتور DC بدون برس، مانند مدار شروع سازگاری، مدار تعویض قدرت، مدار تصحیح مقدار Q، قدرت

تصحیح فاکتور، مدار تشخیص فاز، مدار رمزگشایی عملیات دو طرفه، مدار حفاظت از روتور قفل شده، الکتروموتوی عقب

مدار تشخیص نیروی، مدار تشخیص و کنترل جریان، مدار تشخیص ولتاژ و محافظت و غیره، پس از مقدار بسیار کمی از انرژی خارجی

تنظیم قطعات، می تواند موتورهای مختلف بدون سنسور بدون برس DC را هدایت کند، JY02A دارای یک توانایی شروع بار خاص است که بسیار

JY02A می تواند به موتور بدون برس DC سه فاز با اتصال "Y" و "سه角" اعمال شود.

کاربردها: ربات های جارو، پمپ های آب خودرو، پمپ های گردش پمپ های دیواره ای، پمپ های تقویت کننده خانگی، ژنراتورهای اکسیژن،

فن های مختلف، پیچک های الکتریکی، پرده های الکتریکی، درب های اتوماتیک، پمپ های روغن هیدرولیک، پمپ های هوا با فشار بالا، خودرو

کمپرسورهای تهویه مطبوع ، کمپرسور بدون برس DC ، کارتن AGV ، انواع تجهیزات مرتب سازی لوژیستیک خطی و حلقه ای ، ماشین تراش ،

اسپریر، پروپلر زیر آب و غیره

ویژگی های کاربردی:

☆ ولتاژ کاری: 4.5 ولت تا 5.5 ولت ☆ دمای کاری: -55 تا 125 درجه سانتیگراد

☆ حالت راننده: SPWM ☆ موتور سازگاری: موتور BLDC بدون سنسور

☆کنترل جهت: CW/CCW ☆تردد نرم: بله

سیگنال سرعت: بله ☆حمايت از اضافه بار: بله

☆حرکت بسته جریان: بله ☆حرکت جریان ثابت: بله

☆ حفاظت از قفل: بله ☆ تنظیم گشتاور شروع: بله

☆شروع نرم: بله ☆تکنولوژی ویژه: JYKJ عملکرد ایمنی شروع در حالت کامل

☆ تنظیم سرعت: خطی ☆ عملکرد سازگاری خود EAI

نام PIN عملکردی توجه

ویژگی های الکتریکی DC

JY02A نمودار بلوک عملکردی داخلی

توجه: JY02A سیگنال درایو است خروجی قطب مثبت، انتخاب سازگار مدار درایو MOS و قدرت MOS بسیار مهم است!

JY02A حالت و پارامترهای راننده:

1:UH/VH/WH PWM خروجی PWM، UL/VL/WL خروجی سیگنال تغییر درایو پایین، این حالت درایو

یک راه اقتصادی برای کاهش هزینه های سخت افزار، به ویژه در استفاده از ولتاژ بالا و موتور قدرت بالا است

درایورها. حالت خروجی PWM درایو بالا، مدار آسان تر و ثبات بیشتری نسبت به حالت خروجی PWM درایو پایین دارد.

2: فرکانس PWM JY02A 13KHz است که نه تنها نسبت جامع بهره وری را در نظر می گیرد.

و سر و صدا، اما همچنین قدرت را افزایش می دهد و مصرف قدرت مدار راننده را کاهش می دهد.

موتور بالاتر از 20KHz با همان منبع برق است.

نبض JY02A

لطفا توجه داشته باشید که JY02A خروجی یک سیگنال پالس در طول BLDC مرحله حرکت موتور هر بار.

JY02A تولید نمی کند یک پالس زمانی که موتور دور. به عنوان مثال به عنوان نمودار طرحی زیر: آن یک پالس داخلی

روتور، 2 جفت موتور قطب، این بدان معنی است که موتور نیاز به مرحله حرکت برای 6 بار برای هر دور بنابراین JY02A خواهد شد

خروجی 6 پالس در هر دور موتور

نمودار طرحی از ساختار داخلی دو قطب دو قطب موتور روتور داخلی

اسسیلوگرام خروجی درایو جلو

(خرید SPWM نزدیک به سینوزویید، محدودیت نویز الکترومغناطیسی خوب)

اسسیلوگرام خروجی درایو عقب

(خرید SPWM نزدیک به سینوزویید، محدودیت نویز الکترومغناطیسی خوب)

طرح استفاده:

1JY02A برنامه کاربردی معمول طرح برای موتور DC بدون برس بدون سنسور

JY02A دارای مدار تشخیص BEMF داخلی است

JY02A نیازی به مدار مقایسه خارجی برای موتور DC بدون برس بدون سنسور نیست

يادداشت:

زمانی که ولتاژ پایانی Is به 40mV برسد، سیستم نظارت بر اضافه بار را آغاز می کند.

و وارد حالت کنترلی جریان ثابت می شود. جریان راننده دیگر با ولتاژ پایانی VR یا افزایش بار افزایش نمی یابد.

این تابع به طور موثر جلوگیری از MOSFET از سوختن زمانی که بار بیش از حد بزرگ است، و می تواند به ادامه دادن قدرت به موتور برای حفظ

حداکثر حالت رانندگی: هنگامی که جریان تصادفی همچنان افزایش می یابد، ولتاژ پایانه Is به 90mV می رسد یا بیشتر از آن است.

JY02A بلافاصله وارد حالت محافظت می شود و تمام خروجی ها را می بندد، محافظت تنها زمانی که VR به 0V کاهش می یابد آزاد می شود.

یا دوباره به کار گرفته شده

بر اساس قانون اوم، ما فقط نیاز به تغییر ارزش R برای تغییر ارزش محافظت جریان.

حفاظت از جریان (بیشتر در مورد این بعدا)

توضیحات عملکردی و ملاحظات کاربرد

a) حفاظت از بیش از حد و انتخاب ارزش مقاومت نمونه گیری جریان:

JY02A دارای یک عملکرد محافظت از بیش از حد کامل است. حفاظت از بیش از حد و عملکرد محافظت از جریان غیر طبیعی JY02A

تنها در صورتی اثر می گذارد که مقاومت نمونه گیری فعلی R به درستی انتخاب شود.

نظارت بر اضافه بار شروع می شود و وارد حالت جریان ثابت می شود و جریان رانندگی را ثابت نگه می دارد.

در حال حاضر دیگر با ولتاژ پین VR افزایش نمی یابد و با افزایش بار افزایش نمی یابد. در این حالت، JY02A ادامه خواهد یافت

برای تأمین قدرت ثابت برای موتور و نگه داشتن موتور در حالت کار عادی. اگر ولتاژ Ispin به 90mV برسد یا بیشتر باشد،

سیستم تمام خروجی ها را در عرض 4.5 میکرو ثانیه قضاوت خواهد کرد.

در اینجا یک مثال دقیق از چگونگی انتخاب صحیح مقدار R به صورت زیر وجود دارد:

فرمول ارزش R: I = 0.04/R

I: مقدار تنظیم جریان ثابت، واحد: A

0.04: ارزش ولتاژ Is پین JY02A است

R: مقاومت محدود کننده جریان، واحد: Ohm

به عنوان مثال یک کنترل کننده با یک جریان عملیاتی از 3A ، تنظیم جریان ثابت به 5A برای ایمنی، و سیستم نگه داشتن جریان در

5A زمانی که جریان به 5A می رسد یا بیشتر از آن، پس از فرمول I = 0.04 / R، R = 0.04/I بنابراین ارزش R = 0.04 / 5=0.008 اوم، بنابراین جریان

مقاومت نمونه گیری باید از مقاومت قدرت 8 میلیومتر استفاده کند (مقاوم نمونه گیری فعلی معمولاً مقاومت سیمان و سیم ثابت است)

ب) حفاظت از روتور قفل شده:

JY02A دارای عملکرد دوباره راه اندازی خودکار است. هنگامی که موتور در حال اجرا توسط نیروی خارجی مسدود می شود، سیستم به طور خودکار محافظت و

دوباره راه اندازی کنید. اگر راه اندازی مجدد برای 10 بار موفق نباشد، به طور خودکار خروجی را متوقف می کند.

ولتاژ VR رو به 0 ولت بگير تا محافظت ازش باز بشه ولتاژ VR رو بالا ببر تا موتور رو دوباره روشن کني

ج) Z/F عقب نشینی نرم:

پن 16 Z / F از JY02A پین کنترل معکوس است. این پین می تواند به 5V یا GND متصل شود. JY02A دارای عملکرد معکوس نرم است.

این تابع حفاظت از MOSFET و موتور در بسیاری از برنامه های کاربردی و بهبود قابلیت اطمینان و عمر خدمت، عملیات خاص

این است که زمانی که موتور در حال چرخش در یک جهت است، زمانی که سطح ولتاژ Z / F تغییر می کند، راننده اولین خروجی را متوقف می کند، موتور می چرخد

آزادانه تا توقف، و سپس شروع به اجرا در جهت دیگر.

د) بازخورد سیگنال سرعت FG:

JY02A همچنین سیگنال پالس سرعت را در هنگام رانندگی موتور تولید می کند. JY02A یک پالس را در هر مرحله ی حرکت تولید می کند.

در مورد کنترل دقیق سرعت، مانند فن بدون برس DC، پمپ های بدون برس DC و غیره،

با بازخورد سیگنال سرعت، این توابع آسان برای دستیابی به، مانند نیاز به سرعت پایدار و گشتاور پایدار، و حلقه بسته

محلول کنترل.

e) TC پورت حفاظت از دما:

JY02A دارای یک تابع محافظت از دمای اتصال خارجی است.

در این حالت می توان NTC را در جایی که نیاز به نظارت دارد، مانند MOSFET یا موتور قرار داد.

این سیستم به طور خودکار محافظت می کند، سیستم پس از دمای پایین به ارزش ایمنی راه اندازی مجدد خواهد شد.

پارامترهای NTC: NTC از 10K3950K، مقاومت تقسیم کننده با 10K 1٪، با توجه به این پارامتر، دمای به طور خودکار

محافظت زمانی که دمای به درجه 100 می رسد، البته شما همچنین می توانید جایگزین مدل های دیگر NTC و یا تنظیم مقاومت تقسیم کننده

با توجه به کاربرد واقعی، ارزش مقاومت به درجه حرارتی که می خواهید از آن محافظت کنید می رسد.

f) تنظیم قطر شروع QD:

با تنظیم ولتاژ ترمینال QD می توان بطور مستقیم گشتاور شروع را تغییر داد. محدوده تنظیم ولتاژ 0V-2.5V است و

ولتاژ چرخش شروع موتور عادی بین 0V - 0.8V است (چرخش شروع به اندازه بهتر نیست)

خلاصه:

عوامل بسیاری وجود دارد که بر راننده موتور بدون برس DC Hallless تاثیر می گذارد، مانند ولتاژ کاری، سرعت، زاویه حرکت، بار،

استحکام، EMF عقب، بار شروع، و غیره که بر عملکرد موتور DC brushless motor تاثیر می گذارد.

بنابراین آزمایشات بیشتری برای ساخت یک درایور موتور بدون سنسور بدون برس DC با کارایی بالا و پایدار مورد نیاز است.

اعلامیه:

به منظور بهبود عملکرد راننده موتور DC بدون برس بدون سنسور، کاهش حجم، کاهش تولید و توسعه

هزینه های، JY02A دوم ما است DC بدون برس sensorless راننده موتور IC است که نیاز به یک مقایسه خارجی.

تمام مدارهای راننده موتور DC بدون برس بدون سنسور (به استثنای اجزای قدرت).

ما سه مدار کاربردی معمولی JY02 را به عنوان مرجع ارائه می دهیم.

عملکرد IC واقعی ممکن است کمی متفاوت از معرفی این مقاله، اگر شما هر گونه مشکل در برنامه، شما می توانید

برای آخرین اطلاعات با ما تماس بگیرید.

در اینجا سه طرح کاربردی معمول و عکس های محصول برای مرجع وجود دارد. این طرح ها برای تولید انبوه تأیید شده اند

این سه طرح کاربردی معمولی اساساً بیشتر برنامه های کاربردی را پوشش می دهند.

JY02A برنامه ای برای استفاده از موتورهای بدون برس DC با قدرت کوچک

ولتاژ کار:7.5V----28V

حداکثر جریان کاری:3A

حداکثر قدرت خروجی: 30W

تصویر محصول راننده موتور بدون سنسور بدون برس

اندازه: L 45mm * W: 32mm * H 12mm

JY02A برنامه کاربردی موتور بدون برش بدون هول

ولتاژ کاری: 12V----36V

حداکثر جریان کاری: 16A

حداکثر قدرت خروجی: 500W ((MOS:TO220)

تصویر محصول راننده موتور بدون سنسور بدون برس

اندازه: L 63mm * W:42.5mm*H 12mm

JY02A طرح کاربرد موتور بدون برس ولتاژ بالا DC

ولتاژ کاری:80V----265VAC

حداکثر جریان کار:1A

حداکثر قدرت خروجی:150W

عکس محصول راننده موتور بدون سنسور بدون برش DC ولتاژ بالا

اندازه: L 77mm * W: 60mm * H 32mm

دانلود JY02A User Manual
