کنترل کننده موتور JUYI 48V BLDC JYQD-YL01D با عملکرد ترمز عقب سریع

نام تجاری:	JUYI
شماره مدل:	JYQD-YL01D
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کیسه پلی اتیلن + کارتن
شرایط پرداخت:	L/C، T/T، Paypal

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

خدمات سفارشی:

ولتاژ کاری:

12V/24V/48V DC

شماره فاز:

تنظیم سرعت:

0-5 ولت / چرخه کاری

جریان کاری:

موتور مناسب:

موتور سنسور

حالت کار:

محافظت در برابر دمای بیش از حد:

خروجی آلارم:

محدوده نمایش سرعت:

0-99999/ دور در دقیقه

قابلیت ارائه:

1000 مجموعه در روز

برجسته کردن:

کنترل کننده موتور 48V bldc,کنترل کننده موتور BLDC,کنترل کننده موتور BLDC برای ترمز سریع عقب

BLDC Motor Controller

Fast Reverse Brake BLDC Motor Controller

توضیح محصول

کنترل کننده موتور JUYI 48V BLDC JYQD-YL01D با عملکرد ترمز عقب سریع

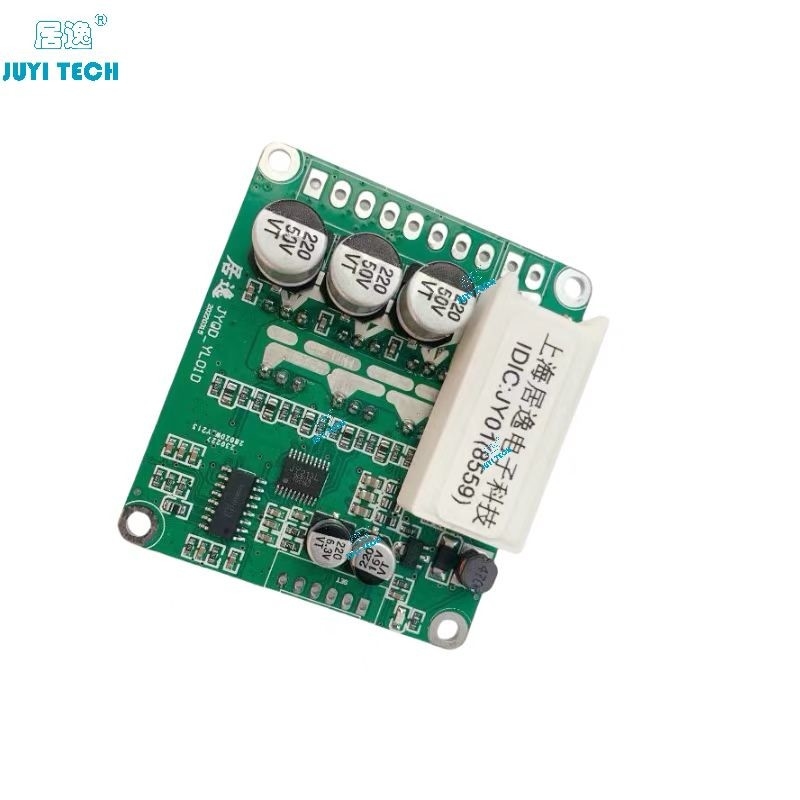

کنترل کننده موتور JUYI 48V BLDC JYQD-YL01D با عملکرد ترمز عقب سریع 0

مدل	JYQD-YL01D (8559)	JYQD-YL01D (457E)	JYQD-YL01D (99F2)	JYQD-YL01D (C737)
کار کردن دما (((°C)	-20 ¢85	-20 ¢85	-20 ¢85	-20 ¢85
ولتاژ کاری(V)	12V-48V	12V-48V	12V-48V	12V-48V
حداکثر کار جریان ((A)	15A	15A	15A	15A
کنترل سرعت PWM فرکانس PWM ((1- 20KHZ)	چرخه کار 0- 100 درصد	چرخه کار 0- 100 درصد	چرخه کار 0- 100 درصد	چرخه کار 0- 100 درصد
ولتاژ آنالوگ تنظیم سرعت ((V)	0-5 ولت	0-2.5 ولت	0-5 ولت	0-2.5 ولت
ترمز خط (V)	0-5 ولت	0-2.5 ولت	0-5 ولت	0-2.5 ولت
سرعت افزوده خروجی سیگنال	√	√	√	√
عملکرد عقب نشینی	√	√	√	√
عملکرد شروع ایمن	X	X	√	√

حوزه کاربرد

خودروهای الکتریکی با کنترل از راه دور، خودروهای دو چرخ، صندلی چرخ دار با کنترل از راه دور، دستگاه های پزشکی، وسایل نقلیه سرگرمی، روبات ها و غیره.

یادداشت های درخواست:

1.تأیید کنید که پارامترهای ولتاژ و قدرت موتور از محدوده صفحه راننده که مشخص شده است فراتر نرود.

2.این صفحه راننده برای موتور بدون سنسور بدون برش سه فاز استفاده می شود، اما برای تمام موتورهای بدون سنسور بدون سنسور بدون برش سه فاز به طور مستقیم مناسب نیست. زاویه راهرو باید 120 درجه باشد.

3.عملکرد ترمز JYQD-YL01D ترمز واکنشی است. موتور ترمز را برای تولید انرژی برای بازیافت می چرخاند.لطفاً هنگام آزمایش با قدرت تنظیم شده از عملکرد ترمز استفاده نکنید تا از آسیب راننده جلوگیری شود..

4.پورت خروجی 5 ولت روی هیئت مدیره می تواند توسط کامپیوتر تک تراشه با جریان کمتر از 100MA کنترل شود.

5.لطفا توجه به عایق و تبعید گرما در مورد هیئت مدیره داشته باشید.

6.عملکرد شروع ایمنی:اگر تنظیم کننده سرعت در جای درست نیست یا تغییر سرعت پس از روشن شدن باطل است، لطفا تنظیم کننده سرعت یا تنظیم مجدد ترمز را درست کنید.

نمودار صفحه راننده

نمودار سیم کشی

1. پورت کنترل (راست) 2.54 فاصله سوراخ

5 ولتخروجی داخلی پنل کنترل 5 ولت

EL- پورت کنترل ترمز، ترمز خطی واکنشی، با عملکرد بازیابی انرژی، ترمز ولتاژ آنالوگ 0-5V. در مورد سرعت ثابت +، بالاتر ولتاژ ترمز،هرچه نیروی ترمز بیشتر باشد 0-100٪.

مپورت خروجی سیگنال سرعت، فرکانس نبض متناسب با سرعت موتور است (نسبت نبض به موتور مرتبط است)

Z / Fپورت کنترل مثبت و معکوس، تغییر سخت، 5 ولت یا معلق در یک جهت، GND در جهت دیگر

VR- پورت کنترل سرعت، تنظیم سرعت ولتاژ آنالوگ 0V-5V ((0-2.5V) تنظیم سرعت، تنظیم سرعت خطی از پایین به بالا.

GND-بورد کنترل

2. پورت برق (چپ) فاصله سوراخ 3.96

P +- کاتود ورودی برق 12 ولت تا 48 ولت (لیتیوم پشتیبانی)

...- الکترود منفی ورودی منبع برق

MC / Wیکی از خط های فاز موتور

MB / Vیکی از خط های فاز موتور

م.ا.ویکی از خط های فاز موتور

GND- - الکترود منفی سالن موتور

HA- - موتور هال سیگنال یک

HB- - موتور هال سیگنال یک

HCسيگنال موتور هال يک است

5 ولت- - موتور هال قطب مثبت

3. در صورت فاصله بیش از 50 سانتی متر از موتور، از سیم های محافظ استفاده کنید، در غیر این صورت ممکن است منجر به رانندگی غیرطبیعی شود که بر استفاده عادی تأثیر می گذارد.

4. توجه به تبعید گرما کنید اگر با حداکثر جریان کار کنید.

نقشه ابعاد
