کنترل کننده موتور 28 ولت 3 فاز BLDC کنترل کننده سرعت موتور بدون برس 5A

نام تجاری:	JUYI
شماره مدل:	JYQD-V8.20B
مقدار تولیدی:	1SET
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کیسه پلی اتیلن + کارتن
شرایط پرداخت:	L/C، T/T، Paypal

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

قابلیت ارائه:

1000 مجموعه در روز

برجسته کردن:

کنترل کننده موتور 3 فاز BLDC,5A کنترل کننده موتور BLDC,کنترل کننده موتور BLDC 28 ولت

5A BLDC Motor Controller

28V BLDC Motor Controller

توضیح محصول

28 ولت 3 پاژ کنترل کننده موتور BLDC 5A کنترل کننده سرعت موتور بدون برس

شماره مدل	JYQD_V8.20B
دمای عملیاتی(°C)	-20°85 (°C)
ولتاژ کار(V)	5 تا 28 ولت
مکس.جریان	5A
جریان کار	<5A
کنترل سرعت PWM	فرکانس PWM:1-20KHZ؛ چرخه کاری 0-100%
تنظیم سرعت ولتاژ آنالوگ(v)	0-5 ولت
خروجی سیگنال سرعت پالس	بله
حفاظت از نور UV/UV	بله

یادداشت های درخواست:

1.تأیید کنید که پارامترهای ولتاژ و قدرت موتور از محدوده صفحه ی راننده که مشخص شده است فراتر نرود.

2.این صفحه راننده برای موتور بدون سنسور بدون برش سه فاز استفاده می شود، اما برای تمام موتورهای بدون سنسور بدون برش سه فاز به طور مستقیم مناسب نیست.عقب رفتن، جریان کار موتور بدون بار بیش از حد بزرگ است، سرعت پایدار نیست، کارایی پایین است و نمی تواند با بار شروع شود.) مشتریان می توانند مقاومت و ظرفیت هیئت مدیره را با توجه به وضعیت واقعی تنظیم کنند تا بهترین اثر رانندگی را به دست آورند (برای نحوه تنظیم، به ضمیمه مراجعه کنید)

3.JYQD_V8.20B هیئت مدیره برهنه هیئت مدیره است، قدرت محرک زیر 36W موتور نیازی به دفع گرما نیست، نیاز به اطمینان از تهویه طبیعی دارد.

4.اتصال پورت خروجی 5 ولت در صفحه راننده به تجهیزات الکتریکی خارجی ممنوع است.آن را تنها مناسب برای اتصال پتانسیومترهای خارجی و سوئیچ به این تخته برای تنظیم سرعت و عقب.

5.پورت M بر روی صفحه ی JYQD_V8.20B خروجی سیگنال پالس سرعت موتور است و جریان خروجی کمتر از 5mA است.

کنترل کننده موتور 28 ولت 3 فاز BLDC کنترل کننده سرعت موتور بدون برس 5A 0

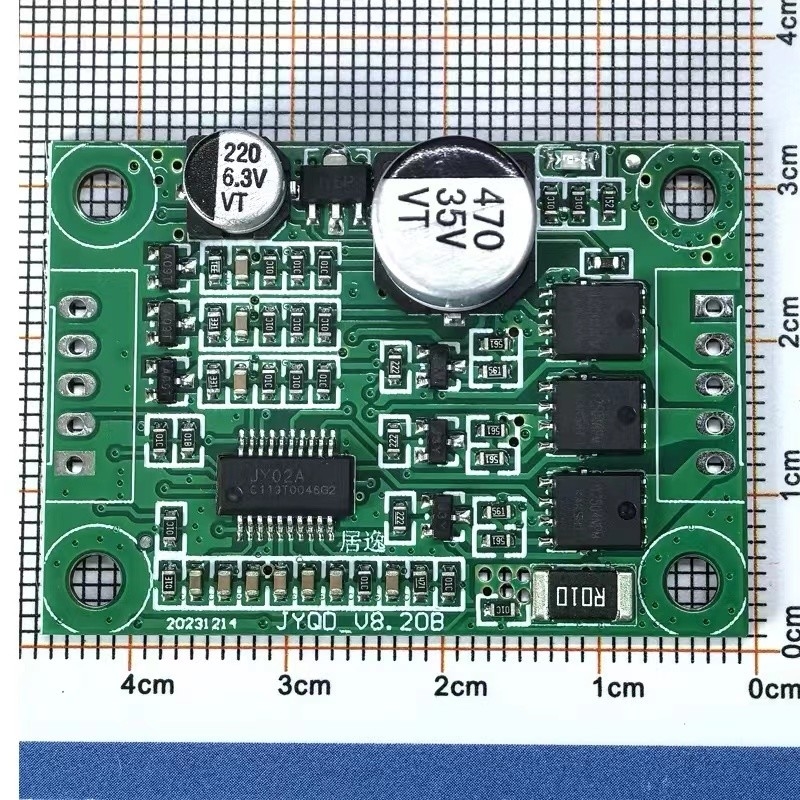

نمودار صفحه راننده

نمودار جلو سیم کشی

نمودار سیم کشی

کنترل کننده موتور 28 ولت 3 فاز BLDC کنترل کننده سرعت موتور بدون برس 5A 2

شرح بندر

1.پورت کنترل(چپ)

GNDاستفاده می شود برای کنترل داخلی صفحه راننده

VRپورت کنترل سرعت. تنظیم سرعت ولتاژ آنالوگ 0.1V-5V تنظیم سرعت، تنظیم سرعت خطی از پایین به بالا.تنظیم PWM سرعت نیاز به زمین با هیئت مدیره.

Z/Fپورت های کنترل جهت چرخش. اتصال 5V سطح بالا یا هیچ اتصال در یک جهت، اتصال 0V سطح پایین یا GND به سمت دیگر.

FGپورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت

5 ولتولتاژ خروجی داخلی صفحه راننده، پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت و کار عقب.

2. پورت برق(در راست)

P+️ DC +

... د.سي.

MC️ مرحله موتور C

MBمرحله موتور B

م.ا.️ مرحله موتور A

3.لطفا توجه کنید که سیم فاز موتور و سیم هال خیلی طولانی نباشند، چون هیئت مدیره به تشخیص نیروی الکتروموتوری پشتی متکی است.اگه سیم خیلی بلند باشه باعث اختلال سیگنال میشه.

4.فاصله پورت 2.54mm برای هر دو پورت قدرت و پورت کنترل است.

5.هنگام اضافه کردن بخارگر یا قرار دادن هیئت مدور، لطفا به عایق برای هیئت مدور توجه کنید.

نقشه ابعاد

واحد:mm

کنترل کننده موتور 28 ولت 3 فاز BLDC کنترل کننده سرعت موتور بدون برس 5A 3

دانلود راهنماي استفاده از JYQD-V8.20B

JYQD_V8.20B-- انگلیسی.pdf
